光譜分析儀在接地線時需要注意的事情
來源：杰博科技 次數： 發布時間：2018/9/3 9:16:39

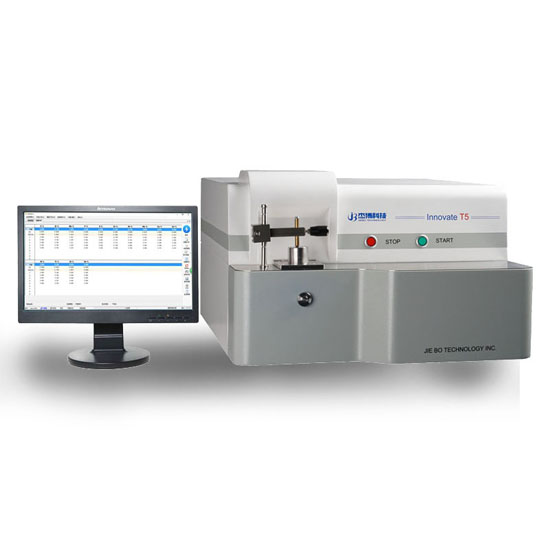

光譜分析儀在接地線時需要注意的事情，接下來由杰博小編為您細細道來，希望對您的使用中有所幫助。
地線是將電流引入大地的導線，在光譜儀設備漏電或電壓過高時，電流通過地線進入大地。為了將電荷泄放入地，需要在土壤中埋置金屬導體（接地體），將電氣設備的某個部分用導線（接地線）與接地體相連，稱為接地。接地體和接地線的總體稱為接地裝置。地線在ICP光譜儀中的作用非常重要的，其作用是為了避免大功率的射頻信號、雷擊、靜電和其他干擾對光譜儀的影響。因而對于地線的要求尤其嚴格；光譜儀應該具備良好的接地裝置，而且必須是獨立地線，禁止和其他生產設備共用一條地線，不正確的接地對儀器會產生不良影響，甚至?xí)饑?yán)重的后果；但地線的好壞與埋地線土質有很大關系，一般用專用地阻搖表進行測定。綜合大部分光譜儀安裝要求，地線必須小于4Ω，計算機地線電阻要不大于0.25Ω（ASTM）標準，以防相互干擾。
對于新安裝的光譜儀，最好能夠小于2Ω，因為隨著時間的流逝，所埋的金屬受到腐蝕，特別是地下水位下降，地線保持潮濕很困難，這時候接地電阻會變差，這對儀器的電路系統是有危害的，地線電阻最好每隔一年檢測一次，以確保儀器的安全。如果實驗室沒有安裝接地線，應另外鋪設獨立地線，不允許和其他分析儀器共用一根地線，但是主機、循環水器、自動進樣器、計算機、打印機和儀器所以附屬用電設備必須使用同一根地線，禁止使用不同地線，使用不同地線可能損壞儀器，嚴禁用零線替代地線。為了儀器安全，必須由可靠零線，零線上不能安裝開關、熔斷器、漏電保護器，零線斷開可能損壞儀器。地線電阻如果過大，會引起高壓變壓器或者檢測器被燒壞。地線電阻過大還會對操作人員的健康帶來危害，由于地線不好，RF屏蔽不好將產生大量的電磁輻射導致人體器官巨大的傷害。其危險如下：
（1）電磁輻射的熱作用。電磁輻射的熱作用可能引起人體細胞的溫度上升，使機體功能紊亂，嚴重者可使其凝固。比如：可損害視眼膜，使晶體混濁，嚴重可引起白內障和晶體老化，使視覺完全消失；對男女性功能和生殖能力的影響，嚴重者可造成流產、不育或者性別失調。
（2）電磁輻射的非熱作用。電磁輻射的非熱作用可以引起鈣離子從人體中流出和影響人體激素分析，導致人體的免疫系統和中樞神經作用受到嚴重?fù)p害。例如：人體長期受到較強的電磁輻射，將引起中樞神經系統及植物神經系統受到嚴重?fù)p害。例如：人體長期受到較強的電磁輻射，將引起中樞神經系統及植物神經系統技能障礙與失調以及干擾人體免疫功能。常見的有頭昏、頭痛、乏力、睡眠障礙，記憶力減退、易怒、抑郁等為主的神經衰弱癥候群；食欲不振、脫發、多汗、心悸、女性月經紊亂等癥狀；嚴重時將助長癌癥細胞的生長。
（3）電磁輻射的刺激作用。由于電磁波的刺激作用具有電感效果，人體肌肉組織經刺激后可以出現肌肉收縮和肌不隨意運動。例如：心臟經電磁波長期輻射后可出現心率加快和呼吸障礙等癥狀，對心血管疾病的發生發展起到推波助瀾的作用。嚴重者將引發冠心病。
地線在光譜儀中的主要用途有以下幾步：
（1）保護性接地。當光譜儀由于絕緣及其他事故發生漏電時，其金屬外殼可能帶電。為防止觸電事故，必須將電氣設備外殼接地，接地裝置便給負載電流提供一條通路。使之通過大地回到變壓器的中性，這種接地方式稱為重復接地，就是一起外殼接零后又接地。重復接地能有效減輕接零線短路時的觸電危險。
（2）屏蔽作用。由于光譜儀的檢測信號都是非常微弱的，要求儀器前置放大單元電路有較高的輸入阻抗及多倍數。來自外界的電磁干擾很容易竄入放大單元電路中，引起儀器的誤檢，從而影響測量的精密度。當儀器外殼接地后，相當于把整個儀器放入一個特制的屏蔽室內，隔斷內外部各種電磁波的輻射，使儀器自身和鄰近儀器相互不受干擾。
（3）儀器工作零點的穩定作用：每次分析儀器的電源參考點會點都是通過一路或多路與儀器外殼鏈接（不包括開關型電源），這是人為設定的相對零點位點。但這個零電位點與大地電位不一定相同，因為理論上把大地視為零點電位，只有當儀器外殼與大地通過地線連通后，才能視為零點電位點，因此只有地線接地才能起到工作零點的穩定作用。
當光譜儀某些元件絕緣性能不好時，都會造成儀器外殼帶電；另外由于感應電壓的存在；如果儀器不接地，很容易隨外界電源干擾而波動，從而使儀器基準零點發生改變，造成儀器零點不穩，出現噪聲，嚴重影響對弱信號的測量，使儀器靈敏度和準確度不同程度下降；同樣，外殼不正確的接地也會對分析測試產生同樣影響。
給大家推薦一種地線安裝方法：
選用厚大于5mm，長2200mm及寬大于50mm的三角鋼6根，厚度大于5mm、寬度大于50mm及長20m的扁鐵和10mm²銅線（長度以能引到光譜儀為準）各一根，降阻劑約500Kg。選擇土質較好且距離儀器較近的地方，外一個約2500mm*1500mm和深度2500mm的坑（注意周圍20m范圍不能有其他設備的地線），先將6根角鋼一端切成尖狀，在坑內釘在相同的位置上，用鐵錘將其砸入坑底，直至與坑的底部相平，然后將扁鐵截成一定長度，與角鋼焊接在一起你，并用扁鐵引出地面，最后將降阻劑放進坑內鋪平，用黏土將坑填平，澆上幾桶誰，完后用專用地阻搖表進行測定，確保小于4Ω。
